מוצרי הבטון של מנשה ברוך
תוצרת ישראל
מוצרי בטון – קולטן ניקוז מי גשם
| תאור מוצר | מק"ט | מידות פנים מ"מ | עומק פנימי | אבן שפה |
|---|---|---|---|---|
| קולטן צר ראשי/עמוק
|
MB623 | 760×370 | 960 | ללא |
| קולטן צר רדוד
|
MB624 | 760×370 | 500 | ללא |
| קולטן ראשי לאבן שפה/עמוק
|
MB625 | 780×480 | 960 | כן |
| קולטן לאבן שפה רדוד
|
MB626 | 780×480 | 500 | כן |

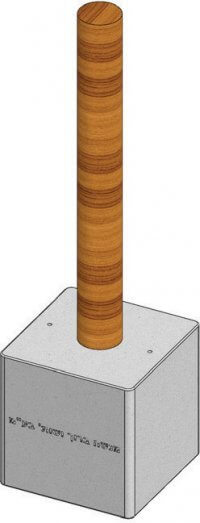

| בסיס בטון לעמוד תאורה עץ
|
MB701000 | 1000×1000 | 1000׳ |
מיוצר עפ"י ת"י 1923 חלק 2
מוצרי בטון – תאי חשמל ותקשורת
| תאור מוצר | גובה | מידות פנים מ"מ | עובי דופן | משקל בק"ג |
|---|---|---|---|---|
| תא דגם P – מק"ט: MB375P
|
950 | 610×610 | 120 | 900 |
| תא דגם A1 – מק"ט: MB376A1
|
1920 | 1270×570 | 120 | 2600 |
| תא דגם A2 – מק"ט: MB377A2
|
2270 | 1430×910 | 120 | 3170 |
| תא דגם A3 – מק"ט: MB377A3
|
2500 | 3000×1500 | 120 | 10400 |
תא דגם A5 – מק"ט: MB377A5 |
2560 | 2130×1680 | 120 | 8400 |
תא דגם A25 – מק"ט: MB377A25 |
2500 | 2000×1200 | 120 | 6800 |
* ניתן לקבל עם/בלי ריצפה
מיוצר עפ"י ת"י 1923 חלק 2

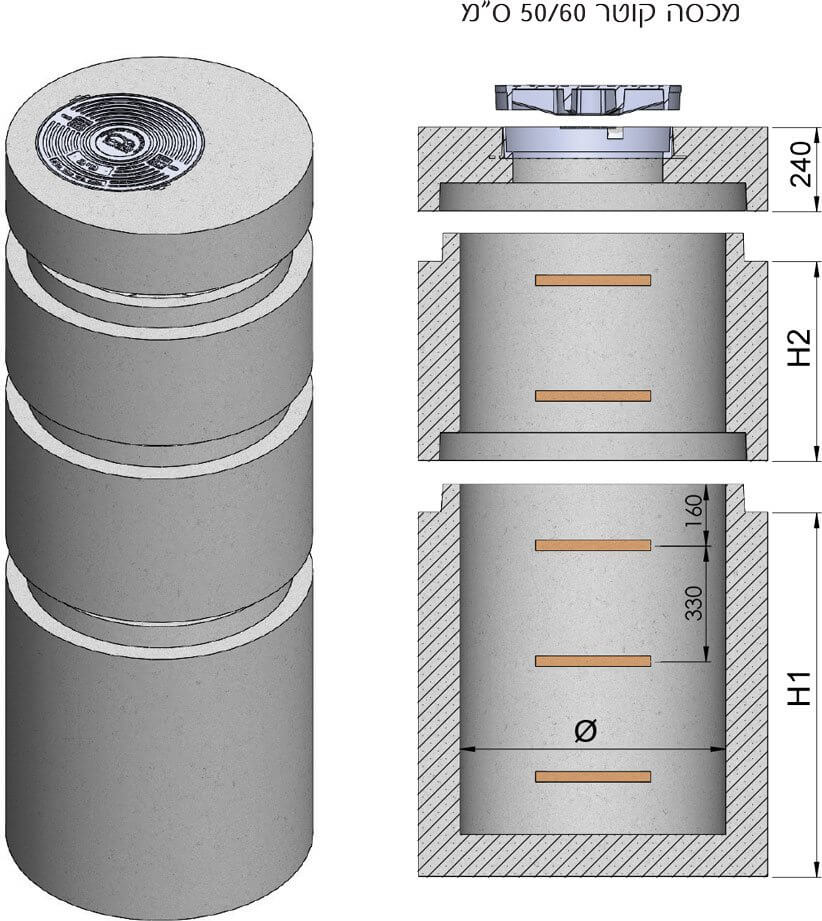

מוצרי בטון – תאי בקרה עגולים
* בכל התאים העגולים ניתן לקדוח פתחים מדוייקים בכיוונים
ובגבהים הדרושים.
* מחירי הבסיס כוללים עד 2 קידוחים.
מיוצר עפ"י ת"י 1923 חלק 2
קוטר 60 ס״מ
| תאור המוצר | גובה בס״מ | משקל ליחידה בק״ג |
|---|---|---|
| חוליה עובי דופן 9 ס"מ גובה H2 |
33 50 |
115 180 |
| תאור המוצר | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|
| תקרה קוטר 60 גובה תקרה 12 ס"מ |
50 | 55 |
קוטר 80 ס״מ
| תאור המוצר | גובה בס״מ | משקל ליחידה בק״ג |
|---|---|---|
| בסיס עובי דופן 11 ס"מ גובה H1 |
65 100 |
620 960 |
בסיס משולב תחתית פלסטיק |
גובה בסיס בטון 65 100 |
650 990 |
| חוליה עובי דופן 11 ס"מ גובה H2 |
33 50 66 100 133 |
257 400 533 800 884 |
| תאור המוצר | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|
| תקרה קוטר 80 גובה תקרה 24 ס"מ |
עומס בינוני 50 עומס בינוני 60 עומס כבד 50 עומס כבד 60 |
320 270 320 270 |
קוטר 100 ס״מ
| תאור המוצר | גובה בס״מ | משקל ליחידה בק״ג |
|---|---|---|
| בסיס עובי דופן 12 ס"מ גובה H1 |
65 100 |
940 1290 |
| בסיס משולב תחתית פלסטיק |
גובה בסיס בטון 65 100 |
990 1340 |
| חוליה עובי דופן 12 ס"מ גובה H2 |
33 50 66 100 133 |
340 510 670 1020 1204 |
| תאור המוצר | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|
| תקרה קוטר 100 גובה תקרה 24 ס"מ |
עומס בינוני 50 עומס בינוני 60 עומס כבד 50 עומס כבד 60 |
526 480 526 480 |
קוטר 125 ס״מ
| תאור המוצר | גובה בס״מ | משקל ליחידה בק״ג |
|---|---|---|
| בסיס עובי דופן 13.5 ס"מ גובה H1 |
65 100 |
1360 1850 |
| בסיס משולב תחתית פלסטיק |
גובה בסיס בטון 65 100 |
1420 1910 |
| חוליה עובי דופן 13.5 ס"מ גובה H2 |
33 50 66 100 133 |
470 710 930 1410 1877 |
| תאור המוצר | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|
| תקרה קוטר 125 גובה תקרה 24 ס"מ |
עומס בינוני 50 עומס בינוני 60 עומס כבד 50 עומס כבד 60 |
870 820 870 820 |

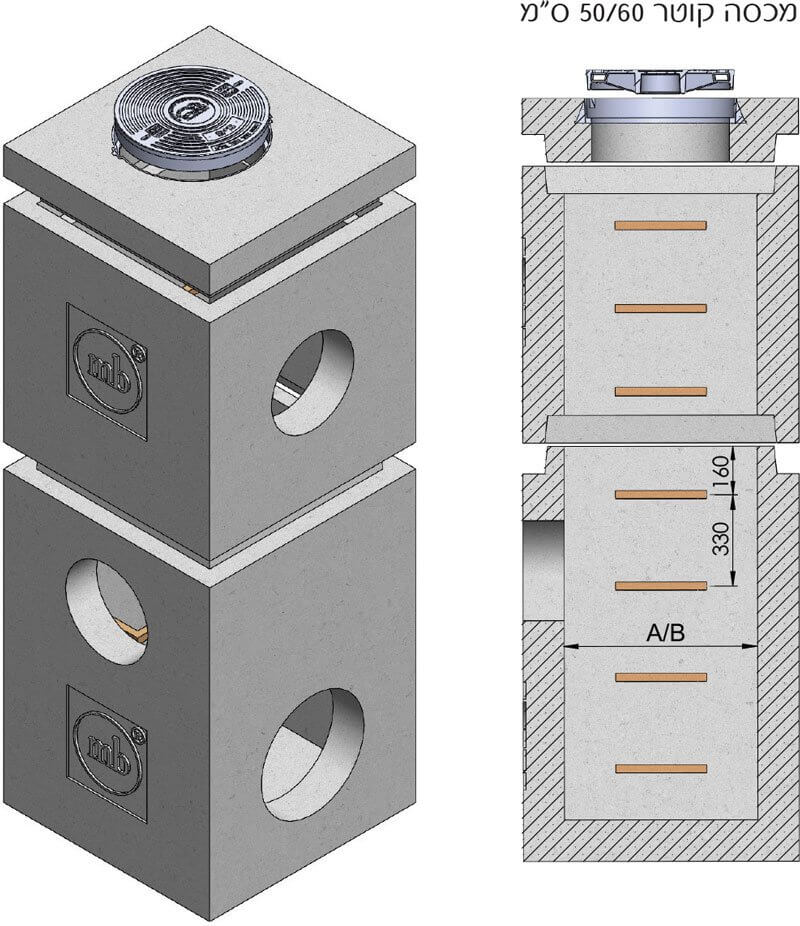

מוצרי בטון – תאי בקרה מרובעים
* ניתן לקבל את התאים עם מדרגה מבוטנת/לא מבוטנת
* הפתחים יוכנו עפ״י דרישת המזמין בתיאום עם מחלקת התכנון במפעל.
* כאשר התאים מיועדים לעבודה במי תהום יש לעדכן את נציג המכירות.
מיוצר עפ"י ת"י 1923 חלק 2
100/100 ס״מ
| תאור המוצר | גובה בס״מ | מידה בס"מ | משקל ליחידה בק״ג |
|---|---|---|---|
| בסיס עובי דופן 15 ס"מ |
100 150 200 |
100/100 | 2200 2855 3800 |
| חוליה עובי דופן 15 ס"מ |
50 100 133 150 166 200 |
100/100 | 925 1850 2460 2770 3071 3700 |
| תאור המוצר | גובה בס"מ | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|---|
| תקרה קוטר 100/100 | עומס בינוני 18 עומס בינוני 18 עומס כבד 23 עומס כבד 23 |
50 60 50 60 |
645 628 802 777 |
120/100 ס״מ
| תאור המוצר | גובה בס״מ | מידה בס"מ | משקל ליחידה בק״ג |
|---|---|---|---|
| בסיס עובי דופן 15 ס"מ |
100 150 200 |
120/100 | 2260 3160 4060 |
| חוליה עובי דופן 15 ס"מ |
50 100 133 150 166 200 |
120/100 | 1000 2000 2660 3000 3320 4000 |
| תאור המוצר | גובה בס"מ | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|---|
| תקרה קוטר 120/100 | עומס בינוני 18 עומס בינוני 18 עומס כבד 23 עומס כבד 23 |
50 60 50 60 |
757 940 946 920 |
140/120 ס״מ
| תאור המוצר | גובה בס״מ | מידה בס"מ | משקל ליחידה בק״ג |
|---|---|---|---|
| בסיס עובי דופן 15 ס"מ |
100 150 200 |
140/120 | 2730 3764 4800 |
| חוליה עובי דופן 15 ס"מ |
50 100 133 150 166 200 |
140/120 | 1040 2080 2770 3118 3460 4150 |
| תאור המוצר | גובה בס"מ | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|---|
| תקרה קוטר 140/120 | עומס בינוני 18 עומס בינוני 18 עומס כבד 23 עומס כבד 23 |
50 60 50 60 |
1016 999 1277 1251 |
150/150 ס״מ
| תאור המוצר | גובה בס״מ | מידה בס"מ | משקל ליחידה בק״ג |
|---|---|---|---|
| בסיס עובי דופן 15 ס"מ |
100 150 200 |
150/150 | 3370 4600 5855 |
| חוליה עובי דופן 15 ס"מ |
50 100 133 150 166 200 |
150/150 | 1245 2490 3313 3751 4189 4979 |
| תאור המוצר | גובה בס"מ | קוטר פתח | משקל ליחידה בק״ג |
|---|---|---|---|
| תקרה קוטר 150/150 | עומס בינוני 18 עומס בינוני 18 עומס כבד 23 עומס כבד 23 |
50 60 50 60 |
1298 1315 1658 1633 |
מוצרי בטון – צינורות בטון
| קוטר נומינלי d | דרגה | קוטר פעמון בס"מ D | עובי דופן בס"מ T | משקל ליחידה בק"ג |
|---|---|---|---|---|
| צינור קוטר 40 | 1-5 | 69 | 7 | 688 |
| צינור קוטר 50 | 1-5 | 79 | 7.5 | 850 |
| צינור קוטר 60 | 1-5 | 91 | 9 | 1300 |
| צינור קוטר 80 | 1-5 | 116 | 12 | 2225 |
| צינור קוטר 100 | 1-5 | 145 | 14 | 3360 |
| צינור קוטר 125 | 1-5 | 170 | 17.5 | 4780 |
| צינור קוטר 150 | 1-5 | 200 | 18 | 6000 |
